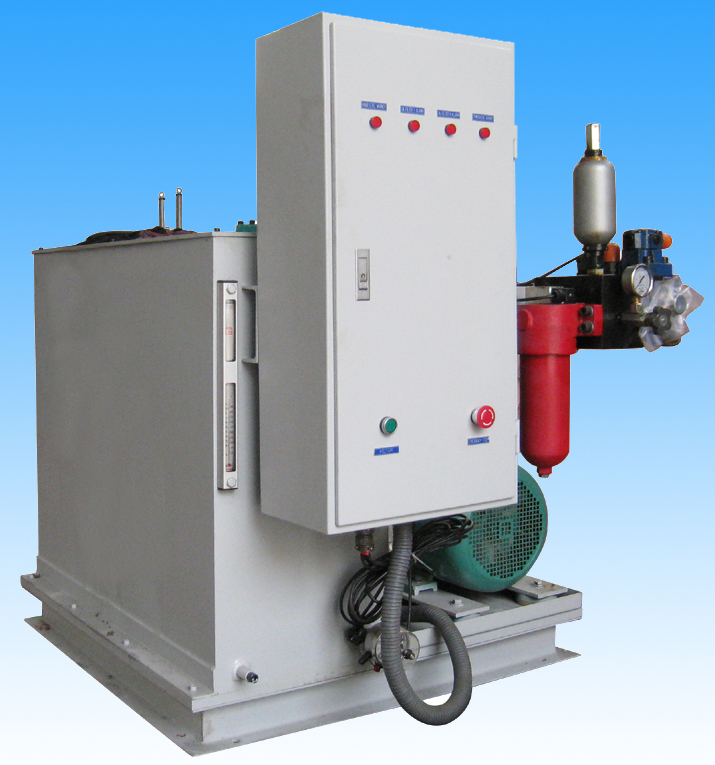

恒壓伺服泵站為電液伺服動態試驗系統專門設計制造，分為300及310兩個系列。300系列系統壓力21Mpa,310系列系統壓力28Mpa。
300系列
系統壓力：21Mpa;
流量范圍：23L/min-920L/min;
泵站按標準模塊化設計生產制造，技術成熟，性能穩定；配置的中繼穩壓模塊，與作動器相連；
過濾系統采用三級過濾：油泵吸油口，100μ；油源出口，過濾精度3μ；中繼穩壓模塊，過濾精度3μ。
油泵選用日本NACHI公司內嚙合齒輪泵，該泵采用漸開線內嚙合齒輪嚙合傳動，噪音低，具有優良的耐久性和長壽命；
油泵電機組配置減振裝置（選用減振墊），以減小振動和噪音；
采用高低壓切換閥組進行液壓系統的高低壓切換（由控制器遠程控制）；
全封閉標準伺服油箱，配置溫度測量、空氣過濾、油位顯示等裝置，并具有溫度超限、液位過低、濾油器堵塞等報警或停機保護等功能；
系統配置水冷卻器或油冷機組進行系統冷卻。
技術參數表
型號代碼 | 額定流量 (L/min) | 電機功率 (kW) | 電機組合 (套) | 冷卻形式 | 壓力調整方式 | 外形尺寸 長×寬×高mm | 油箱容積 L | 壓力/過濾精度 (Mpa/μ) |
300 | 23 |
| 1 | 水冷 或 油冷機組 | 高低壓切換閥組 | 1300×1030×1500 | 300 | 21/3 |
36 | 18 | 1300×1030×1500 | 300 |
45 | 22 | 1300×1030×1500 | 300 |
70 | 30 | 1560×1200×1500 | 500 |
110 | 45 | 直列式水冷卻器 | 2000×1550×1600 | 1100 |
140 | 55 | 2000×1550×1600 | 1100 |
175 | 75 | 2000×1700×1500 | 1200 |
220 | 90 | 2×45kW | 1900×2200×1400 | 1200 |
280 | 110 | 2×55kW | 1900×2200×1400 | 1200 |
350 | 150 | 2×75kW | 1900×2300×1400 | 1200 |
420 | 165 | 3×55kW | 板式水冷卻器 | 遠程比例閥調壓 | 4500×4000×2000 | 4000 |
700 | 300 | 4×75kW | 5000×4000×2000 | 5000 |
920 | 360 | 4×90kW | 9500×3200×2200 | 5000 |
